SMART TWEEZERS

Επαγγελματικό Υψηλής Ακρίβειας Όργανο Μέτρησης R-L-C συμμορφούμενο με οδηγία ROHs.

Προδιακριβωμένος Ανιχνευτής εξαρτημάτων SMD σε μορφή τσιμπίδας

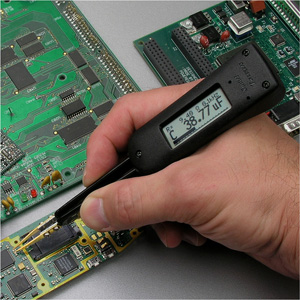

Νέες ανταλλακτικές μύτες Οθόνη Διπλών Ενδείξεων Αναλογική Ένδειξη Γραφήματος Πλήρως αυτόματοποιημένη μέτρηση Χωρητικότητας, Αυτεπαγωγής, Αντίστασης, Τάσης, Συνέχειας, Πολικότητας διόδου Αυτόματη κλίμακα: Το όργανο	Το Smart Tweezers είναι ένα όργανο μέτρησης R-L-C (Χωρητικότητας, Αυτεπαγωγής, Αντίστασης) σε μορφή τσιμπίδας. Είναι ένα μοναδικά σχεδιασμένο μηχανικά και ηλεκτρονικά όργανο που συνδυάζει ένα ενσωματωμένο υψηλής ακρίβειας SMD probe για εκτίμηση υλικών στη γραμμή παραγωγής και κατηγοριοποίηση υλικών SMD. Το Smart Tweezers μειώνει δραματικά το χρόνο που απαιτείται να δώσει λύση και να αναλύσει μια πολύπλοκη πλακέτα PCB, κάνοντας έτσι τη διαδικασία ανίχνευσης λάθους ή χαλασμένου υλικού παιχνίδι.   Το ενσωματωμένο SMD probe και η γραφική παράσταση σε συνδυασμό με την αυτόματη αναγνώριση των μετρήσεων (R, C, και L) και της κλίμακας μέτρησης, επιτρέπουν στο χρήστη να εστιάσει στο υλικό που ελέγχει. Σαν αποτέλεσμα, ο έλεγχος η κατηγοριοποίηση και η εκτίμηση των υλικών γίνεται πιο εύκολα και αποτελεσματικά. Αυτεπαγωγή, Χωρητικότητα, Αντίσταση Η βασική οθόνη απεικονίζει το αποτέλεσμα της μέτρησης. Η δεύτερη οθόνη (στο πάνω μέρος του οργάνου) δείχνει τη μέτρηση επιπλέον παραμέτρων ή συνθηκών μέτρησης όταν η βασική οθόνη δείχνει κάποιο άλλο χαρακτηριστικό (L, C). Όταν υπάρχουν πολλαπλά χαρακτηριστικά, η δεύτερη οθόνη δείχνει μια από τις τιμές. Το γράφημα Bar Graph δίνει επιπλέον μια αναλογική ένδειξη του μετρούμενου υλικού Τάση Το Smart Tweezers μπορεί να μετρήσει τάση. Στην αυτόματη λειτουργία AUTO MODE, μετράει τάση DC από 100µV μέχρι 800mV. Στη λειτουργία TRACE MODE, δείχνει μια εικόνα κυματομορφής της τάσης AC σαν παλμογράφος. Έλεγχος Συνέχειας/ Ανοιχτό κύκλωμα Tο Smart Tweezers είναι σχεδιασμένο να μετράει συνέχεια. Ο συναγερμός ηχεί σε περιπτώσεις αντίστασης εκτός ορίου,ή για να επισημάνει παροδικό άνοιγμα κυκλώματος. Ανθεκτικά καλώδια Οι μύτες του οργάνου είναι κατασκευασμένες από επιχρυσωμένο μη-μαγνητικό ανοξείδωτο ατσάλι.
	Εργονομικό σχέδιο και βολικά σημεία ελέγχου Το Smart Tweezers διαθέτει ένα κουμπί JOG DIAL για να επιλέξετε τροποποίηση μιας συγκεκριμένης λειτουργίας ή αλλαγή της ρύθμισης. Περιστρέψτε το κουμπί JOG DIAL για να επιλέξετε από μια λίστα λειτουργιών, μετά πατήστε το για να ενεργοποιήσετε αυτή τη λειτουργία και θα τη δείτε να εμφανίζεται στην οθόνη.

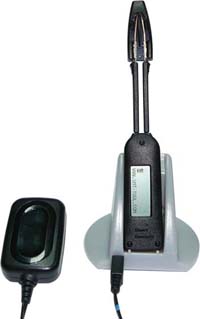

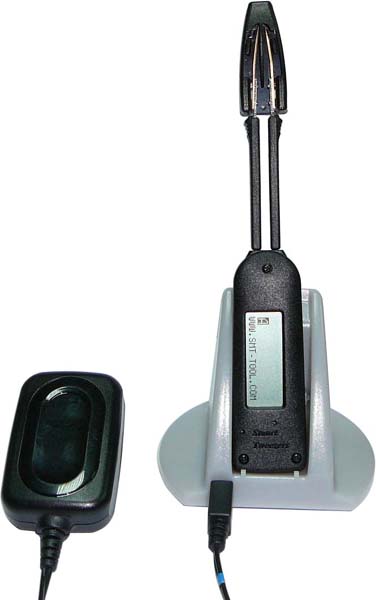

SMT Smart Tweezers Με φορτιστή Model ST-R Είναι ένα καινούριο μοντέλο που συνοδεύεται από επαγωγικό φορτιστή και λειτουργεί με επαναφορτιζόμενες μπαταρίες. Το μοντέλο ST-R των SMT Smart Tweezers αποτελείται από μια επαγωγικής σύζευξης πλακέτα και από επαναφορτιζόμενες μπαταρίες. Αυτό το μοντέλο συνιστάται όταν το "SMT Smart Tweezers" χρησιμοποιείται για περισσότερο από 2 ώρες την ημέρα. Έχει και εναλλακτική πηγή ρεύματος από πρίζα. Μπορεί να χρησιμοποιήσει είτε USB κοννέκτορα ή απλή πρίζα. Αν κάποιος θέλει να αναβαθμίσει το προηγούμενο μοντέλο SMT Smart Tweezers, μπορεί να αγοράσει το κιτ αναβάθμισης μέσω του συνδέσμου www.bomir.com ή μπορεί να στείλει το όργανο στο τεχνικό τμήμα της εταιρείας μας για την αναβάθμιση.

Τεχνικά Χαρακτηριστικά:

Φυσικές προδιαγραφές
Θερμοκρασία λειτουργίας:	0 °C to +55 °C
Θερμοκρασία αποθήκευσης:	-40 °C to +70 °C
Σχετική Υγρασία:	0 % to 90 % (0 °C to 35 °C) 0 % to 70 % (35 °C to 55 °C)
Υψόμετρο:	0-2000 μέτρα
Υψόμετρο:	10000 μέτρα
Αποθήκευση:	1.5V LR44 Alkaline ή Air zinc
Διάρκεια ζωής μπαταρίας:	70 Ώρες τυπικά με αλκαλικές, 200 ώρες με μπαταρίες air zinc
Ηλεκτρομαγνητική Συμβατότητα (EMC):	Susceptibility και Εκπομπή: FCC 15 part B
Διαστάσεις:	14.0 x 2.5 x 3.0 cm (3.94 x 0.9 x 1.5 in)
Βάρος:	53 gr (0.11lb)
Εγγύηση:	1 έτος
Βασικές Προδιαγραφές
Μετρούμενες παράμετροι:	C+R (ESR), L+R, R
Μετρούμενες συχνότητες:	100Hz, 1 kHz, 10kHz
Ρυθμός ανανέωσης μετρήσεων:	Μέχρι 4 μετρήσεις το δευτερόλεπτο
Τάση DC:	0 μέχρι 800 mV (μέχρι 8V χειροκίνητα)
Αντίσταση:	0.05 Ohm μέχρι 9.9MOhm
Χωρητικότητα:	0.5 pF μέχρι 4999 µF
Αυτεπαγωγή:	0.5 µH μέχρι 999mH
Λεπτομερείς Προδιαγραφές Ακρίβειας	Η ακρίβεια ορίζεται στους 18°C μέχρι 28°C (64°F to 82°F), με σχετική υγρασία 90%.
Αντίσταση
Κλίμακα:	5 Ohm - 999 kOhm 0.1  - 9.9 MOhm
Ακρίβεια:	<1% στα 5 Ohm - 999 kOhm κλίμακα <5% στα 0.1 -9.9 MOhm κλίμακα
Συχνότητα:	1 kHz
Χωρητικότητα:
Κλίμακα:	10pF - 100µF 0.5pF - 4999µF
Ακρίβεια:	<3% στα 10pF - 100µF κλίμακα <5% στα 0.5pF - 4999µF κλίμακα
Ακρίβεια:	1kHz: 10000pF to 1µF; 10kHz: < 9999pF; 100Hz: > 1µF
Συχνότητα:
Κλίμακα:	10µH-99mH 0.5µH-999mH
Ακρίβεια:	<3% στα 10µH - 99mH κλίμακα <5% στα 0.55µH - 999mH κλίμακα
Συχνότητα:	10kHz: 0.5 to 99 1µH; 1kHz: 100µH to 99mH; 0.1 kHz: > 100mH
Τάση DC:
Κλίμακα:	0V - 8V
Ακρίβεια:	<1%

Οι προδιαγραφές διατίθενται σε μορφή in Adobe PDF format

Παρελκόμενα:

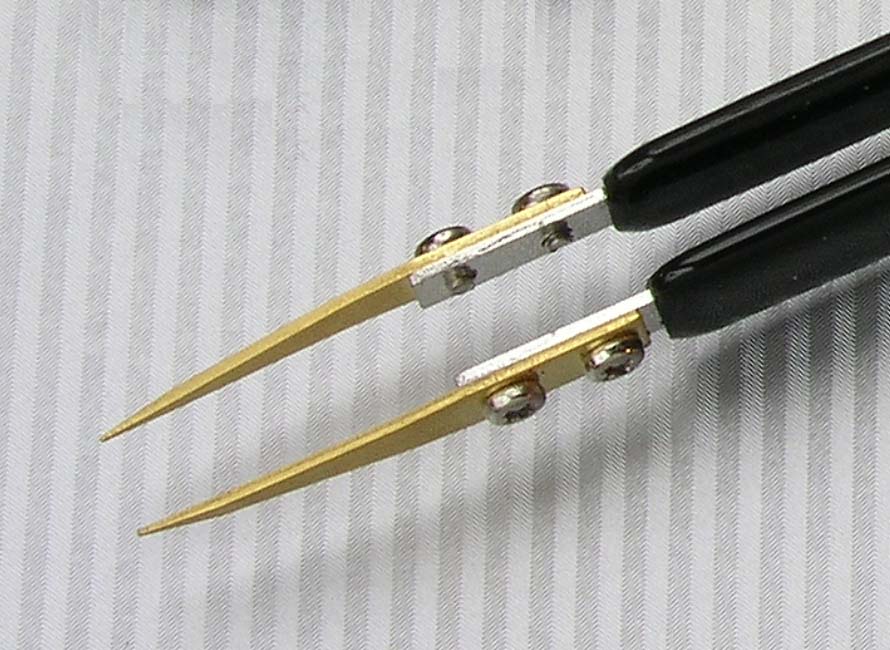

	ST-AS-Tips - Αναλώσιμες μύτες tweezers

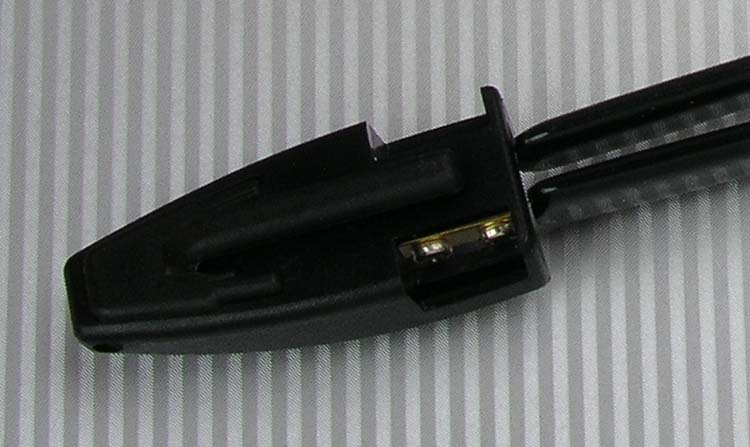

	ST-AS-Pocket  - Αναλώσιμο κλιπ τσέπης
	ST-RB pack Επαναφορτιζόμενο πακέτο μπαταριών
	ST-CHB Πλακέτα εισόδου φόρτισης

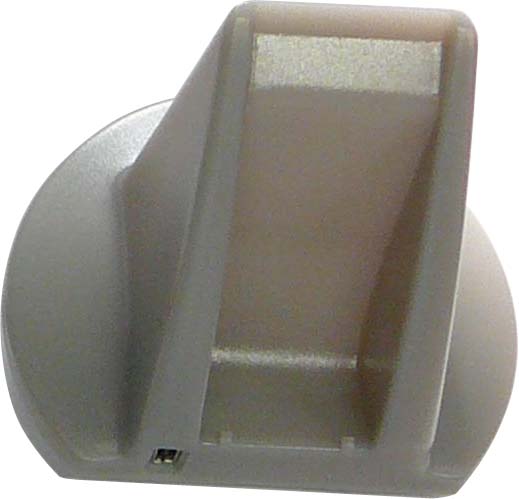

	ST-CH Βάση φόρτισης ST-R
	ST-PS Τροφοδοτικό 100-240 V

Για χρήστες που ήδη έχουν ST-AS SMT Smart Tweezers

Προσφέρουμε τώρα το Retro kit: P/N ST-CH Kit για αναβάθμιση του Smart Tweezers ST-AS σε ST-R με επαναφορτιζόμενες μπαταρίες

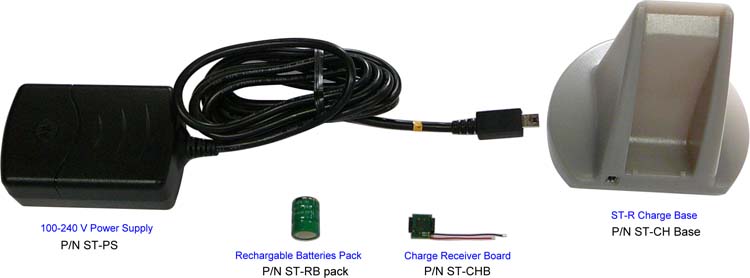

Tο ST-CH Kit αποτελείται από τα μέρη που φαίνονται ανωτέρω, τα οποία μπορούν να εγκατασταθούν στο ST-AS για να το μετατρέψουν σε ST-R με το φορτιστή και τη βάση (Power Supply and the Base).
Το φύλλο οδηγιών που εξηγεί πώς γίνεται η μετατροπή υπάρχει στο κιτ.

Παρακαλώ δείτε παρακάτω πώς να μετατρέψετε το ST-AS σε ST-R

Πώς να αναβαθμίσετε το SMT Smart Tweezers (ST-AS) σε ST-R με επαναφορτιζόμενες μπαταρίες χρησιμοποιώντας το κιτ ST-CH

(Το ST-CH Kit μπορεί να αγορασθεί από οποιοδήποτε αντιπρόσωπο Bokar στην περιοχή σας)

1. Βγάλτε 3 βίδες κρατώντας το πάνω μέρος του καλύμματος ST-AS (βλ. Fig. A)
   Σημειώστε ότι η βίδα στο πλάι της τσιμπίδας είναι λίγο κοντύτερη από τις άλλες δύο.

Fig. A

2. Βγάλτε τις μπαταρίες
3. Βγάλτε άλλη μια βίδα, για να βγάλετε την πλακέτα ST-AS από το σώμα του οργάνου και βγάλτε τις μπαταρίες
4. Εισάγετε το φορτιστή πλακέτας με πυρήνα φερρίτου μέσα στο κουτί όπως φαίνεται στην εικόνα B και στην εικόνα C

Fig. B	Fig. C

5. Η πλακέτα PCB πρέπει να τοποθετηθεί ανάμεσα στον πλαστικό οδηγό στα αριστερά και στο πλαστικό στήριγμα στα δεξιά.
   Προσεχτικά σπρώξτε το βαθιά στη θέση που φαίνεται στην εικ.D.

Σημείωση: Σπρώξτε απαλά προς αποφυγή σπασίματος ή ζημιάς στον εύθραυστο πυρήνα φερρίτου. Στη δεξιά πλευρά the ferrite ακουμπάει το πλαστικό rib στο κάτω μέρος του σώματος, όπως φαίνεται στην κυκλωμένη περιοχή στην εικ. D (μεγέθυνση στην εικ.C)

Fig. D	Fig. E

6. Η σωστή θέση του φορτιστή PCB φαίνεται στην εικ. E.
7. Ξανα-εγκαταστήστε την πλακέτα ST-AS και τοποθετήστε το buzzer στη νέα του θέση, όπως φαίνεται στην εικ. F. Σφίξτε τη βίδα κρατώντας την πλακέτα PCB.

Fig. F	Fig. G

8. Χρησιμοποιώντας κολλητήρι με λεπτή μύτη τα κόκκινα και μαύρα καλώδια του φορτιστή PCB μέσα στην πλακέτα ST-AS ακριβώς όπως φαίνεται στην εικ.G.

Σημείωση: Κολλώντας τα καλώδια με λάθος τρόπο μπορεί να καταστρέψει τα υλικά της πλακέτας PCB με λάθος πηγή πολικότητας εισόδου.

9. Τοποθετήστε τις επαναφορτιζόμενες μπαταρίες. Προσέξτε την πολικότητα, όπως φαίνεται στην εικ. H.

Fig. H

10. Επανατοποθετήστε το εξωτερικό κάλυμμα .
11. Τοποθετήστε το SMT Smart Tweezers (που τώρα λέγεται ST-R) στον φορτιστή και συνδέστε το φορτιστή στην πρίζα. Ο φορτιστής θα ανιχνεύσει την παρουσία του ST-R και θα αρχίσει τη φόρτιση σε πλήρη λειτουργία (Κόκκινο LED)
12. Όταν οι μπαταρίες φορτισθούν (~ 4 ώρες για καινούριες μπαταρίες) το LED θα αλλάξει χρώμα και θα γίνει πράσινο, δείχνοντας “Trickle Charging” mode.
